Блок управления DIEHL 700260-02 (DIEHL 700128-03) холодильника Siemens KG46S123.

Введение. В интернете эта плата управления фигурирует в холодильниках BOSH KSU 445204 и/или BOSH KSU 44, что в принципе одно и тоже. Изначально дефект заложен в схемотехнику производителем, по принципам «китайской экономии». Все дело в том, что блок питания на балластных конденсаторах никогда не отличался особой надежностью, а сложность ремонта заключатся в том, что в современной технике обычно первыми выходят электролитические конденсаторы и очень редко, пленочные. Учитывая, что блоки питания на балластных конденсаторах вообще не используются в современной схемотехнике, то на фактор надежности еще и накладывается фактор устаревшей, читай неизвестной, схемотехники.

Неисправность со слов заказчика. Проявлений неисправности много, укажу только ту, которая проявлялась в холодильнике Siemens KG46S123 – если включить морозильник — то морозильная камера работает, если после этого включить холодильную камеру, то через минуту (примерно) выключаются оба компрессора. Первичная диагностика. При подключении компрессора холодильной камеры напрямую, камера охлаждается. Утечек не обнаружено, вакуумирование проходит нормально. Требуется ремонт электроники. Изначально, на блоке управления DIEHL 700260-02 (наклейка DIEHL 700128-03) был выполнен стандартный ремонт, заменены электролиты 220мкФ*25В и 470мкФ*16В. Но проштудировав интернет – выяснилось, стоящие на входе два Х-конденсатора на 1 мкФ*275В и 0,68мкФ*275В являются балластными в блоке питания для процессора PIC17F76 и именно они выходят из строя на этой плате.


1 — Электролитические конденсаторы, фильтрующие: синий 220мкФ*25В, черный 470мкФ*16В. 2 – Пленочные Х-конденсаторы, балластные, включение параллельное: 1мкФ*275В и 0,68мкФ*275В

После замены холодильник не заработал, но неисправность изменилась, теперь перестал работать и морозильник.

Ремонт. Так как плата управления DIEHL 700260-02 (DIEHL 700128-03) на своем борту содержит минимум элементов, и не имеет внешней ПЗУ под прошивку, то прошивка явно расположена в PIC контроллере PIC17F76, и имелся разъем для внутрисхемного программирования.

Читайте также:  chieftec smart gps 600a8


«Холодную пайку» не видно, но она была на 3-х выводах контроллера PIC17F76

Прошивку, как и методику прошивки, в интернете найти не удалось, так что пришлось вооружиться лупой и внимательно просмотреть плату, на выводах контроллера обнаружилась «холодная пайка», после пропайки контроллера PIC17F76 холодильник заработал. Ремонт окончен.

Заключение. В нашем случае блок управления DIEHL 700260-02 (наклейка DIEHL 700128-03) при заказе стоил бы около 10 000 руб.. Если бы не удалось отремонтировать блок управления, скорее всего, мы не стали его заказывать, а заменили двумя дешевыми блоками управления типа Geko, Eliwell или им подобным.

Случилось тут беда — холодильник проработавший более 7 лет исправно и без нареканий, неделю назад начал моргать индикатором отдела морозилки, что он не может набрать необходимую температуру:

И вот в один из прекрасных дней он начал у меня мудрить, то есть, то включится нормально (запустится компрессор), а то включается и тут же вырубается (компрессор). Проработав в таком режиме до сегодняшнего момента, с утра увидел печальную картину, что холодильник просто разморозился, и не подавал признаков жизни.

Почесав в затылке, начал звонить знакомым-знакомых, для того чтобы дали номерочек «хорошего» человека, который разбирается в холодильниках. Дали. Позвонил, описал ситуацию, сказали — неисправен модуль управления холодильником, работа + запчасти = 4 500 рублей. Подумав, соглашаюсь, т.к. разбираться в тот момент времени просто небыло, да и продукты начали «умирать» в холодильнике без холода �� Приехал мастер довольно оперативно, вскрыл панельку, за которой находится платка управления холодильником (она как раз находится за панелью индикации с кнопочками). Прозвонил схему, и выставил диагноз что умерли конденсаторы в количестве 2 штук:

Стоят на панели здесь:

Читайте также:  mdf в iso конвертер

Перепаяв их, и вставив плату на место, холодильник запустился и заработал как новый.
Вечером сидя за компьютером, меня взяло любопытство и я решил выяснить стоимость деталей необходимых для восстановление работоспособности данного холодильника. Оказалось, что конденсаторы стоят сущие копейки около 150 рублей за пару и распостранены повсеместно. Их можно купить в любом магазине радиотоваров.
Я не остановился на достигнутом и начал поиск платы в сборе. Немного погуглив, наткнулся на сайт торгующий разными платами управления для разных холодильников, и цена этой платы оказалась на удивление ниже чем опять же стоимость работ которые я оплатил 3 600 рублей.

Как говорится — платишь не за копеечную делаль, а за знания, что это за деталь, и куда ее впаять ��

Конечно, я переплатил за работу, так как сами детали в количестве 2 штук стоят копейки, да и как я указал выше, сама плата в сборе, стоит дешевле работы с запчастями, но я получил бесценный опыт, теперь знаю, где и что находится, и если я куплю в дальнейшем новый холодильник, уже буду представлять какие симптомы как лечатся, и что с ними делать.
Ну а у Вас есть замечательная возможность воспользоваться моим опытом, и не тратя больших денег сделать ремонт самостоятельно, или же самим заказать эту готовую плату, благо она стоит дешевле чем вызывать мастера.

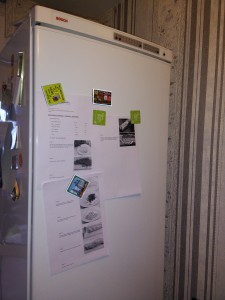

Сам виновник торжества:
